通过机箱底座引入电缆

易科智连机箱底板提升安全性和生产效率



工业生产设施中使用的机箱必须能够可靠的防止灰尘进入。避免机箱脏污的解决方案:易科智连机箱底板,实现防尘电缆引入。 了解更多 »

易科智连底板一览

威图 VX25 机柜底板,IP54

式底板适用于KEL-U / KEL-FA / KEL-QUICK / KEL-DPR / KEL-JUMBO电缆引入框架。

» KDR-VX25

带滑动框架的控制板底板,IP54

带滑动框架的底板适用于KEL-U / KEL-QUICK / KEL-JUMBO电缆引入框架

» KDR-ESR

可分式控制板底板,IP54

可分式底板适用于KEL/KEL-JUMBO多节可分式电缆引入框架。

» KDR 2

用于MP模块板的控制板底板,IP54

KDR-BMP机柜模块底板适用于威图TS8 & 威图VX25机箱机柜,可以便捷地安装MP模块板,搭配易科智连电缆引入框架。容易安装和拆卸,用户无需额外的金属板。

» KDR-BMP

模块底板,IP54

模块底板系统适用于安装底板上面的电缆引入设备

» MP

带刷穿芯的可分式控制板底板

KDR-BES电缆引入框架预装有2分开的刷条

» KDR-BES

带螺纹的通用刷条

通用刷条适用于在控制箱,服务器架,控制盒,机器上的电缆引入。可根据需求定制长度!

» KDR-BES-U

带刷可打开法兰盘底板

可拆成两部分的法兰板,两侧不同长度的毛刷条沿着相反方向叠加。

» FP-BES-U

法兰盘底板,用于电缆引入系统,IP54 - IP66

法兰盘适用于在威图的紧密开关柜,接线箱或者是汇流柜上面安装电缆引入设备

» FP

聚氨酯泡沫(PU)制成密封条,自粘

自粘发泡 PUR 密封件,适用于部分应用。

» 密封条

海绵橡胶 (CR/NBR) 制成密封胶带,自粘

易科智连为机柜底板提供了一种单面自粘密封胶带。

» 密封胶带

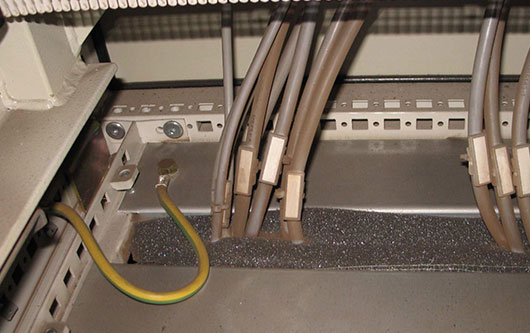

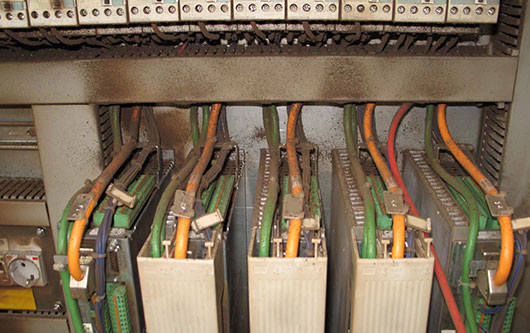

问题:脏污的机箱

工业生产设施中使用的机箱必须能够可靠的防止灰尘进入。否则,具有导电性的沉积物可能会引起短路,隔热性能会使得独立部件发生过热。这可能导致机器停机,最坏的情况是导致触电或火灾事故。

如果线路密封不充分,将无法确保机箱的防护等级,机箱底部极易成为薄弱处。尤其是,通风和机箱空调组件会将灰尘吸入机箱并分布在内部。

警告!
灰尘和污垢 …

... 通常是导电的。短路危险!

... 可以隔热。过热/火灾危险!

... 造成 30% 的机器停机!

... 在 90% 的情况下,通过机箱底板进入!

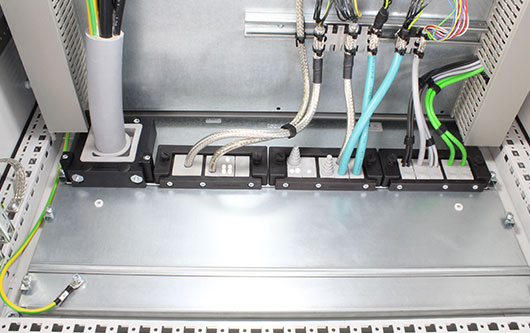

解决方案:用于机箱底座电缆引入的 KDR 系统

预制机箱底板和带标准开孔的模块底板适用于我们的 KEL 电缆引入系统,可实现快捷、轻松的安装。 KDR-ESR 是一块组装在机箱底座上的一体式底板。 KEL 电缆引入框架的滑动框架已预先组装。

多种适用于AX开关柜,AE开关柜,KX / KL接线箱或者是BG集线箱的法兰盘都可以让您在安装我们的电缆引入设备时变得更加简单。





机箱底板 –
为什么KDR解决方案值得被选用:

  • 使机箱底座密封防护等级达到IP54
  • (根据 EN 60529 认证)

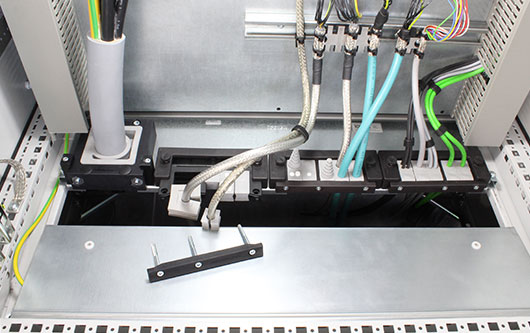

  • 从机箱内部进行极其简单的组装和拆卸。无需移动或抬起机箱!
  • 在组装过程中,几乎整个机箱底部都可以用来安装电缆
  • 即便是大型连接器也可以被轻松安装
  • 无需拆卸电缆即可进行改装。
    所有操作都可以在电缆外围进行。
  • 无需额外的钣金加工
  • 密封件经久耐用
  • 易科智连产品的灵活性:
    底板专为威图 VX25 / TS 8、Häwa H390 / H395 和 霍夫曼 ProLine G2 机箱而设计。可根据要求提供不同尺寸


组装视频


我们产品快捷、简单地组装说服您自己。

观看组装视频!
