可分式格兰头用于预制连接器的电缆

IP66/IP68防护等级


可分式格兰头用于预制连接器的电缆 - IP66/IP68防护等级

通过使用易科智连可分式电缆格兰头,可将直径从1mm至35 mm的预制端子电缆快速布线到机柜、控制面板或机器设备中,并提供IP66 / IP68 / UL 12密封防护等级(认证标准依据EN 60529 / UL50-E)。 此外,可分式格兰头还可以释放电缆上的应力。可分式格兰头可实现快速、简便的组装,非常适合应用于改造和维护。了解更多 »

获取免费样品

只需填写地址,我们将为您免费快递所需样品,让您直观地感受易科智连的高品质,同时会附上精美实用的小礼品。

易科智连电缆接头一目了然:


过滤产品:

螺纹接头延长管、适用于电缆格兰头和电缆引入底板、公制螺纹M32/M50/M63

适用于电缆格兰头和电缆引入底板定制的螺纹接头延长管,特别适用于各种壁厚的夹层板。

» TE 螺纹接头延长管
"适用于预装电缆尺寸螺纹在公制M25/M32/M50/M63之间。 "

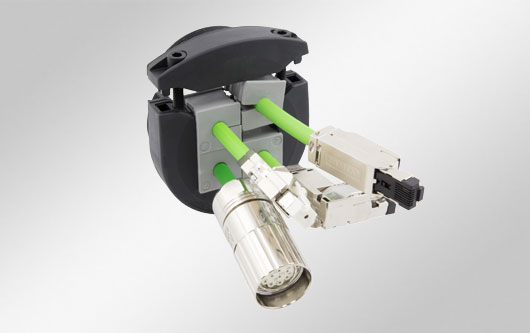

可分式电缆格兰头,M25 - M63 / IP66 / IP68 / UL type 12/4X*

适用于带预制连接器的电缆,提供公制螺纹M25/M32/M50/M63。

» KVT-ER
适用于预装电缆尺寸螺纹在公制M20到M63之间。

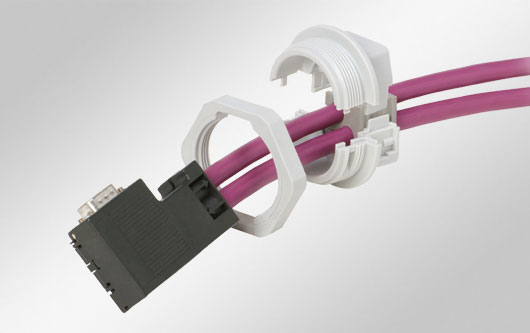

卡扣式可分电缆格兰头,公制螺纹 M20-M63, 防护等级达到IP54 / UL type 12标准

适用于带连接器的电缆,提供公制螺纹M20到M63。

» KVT

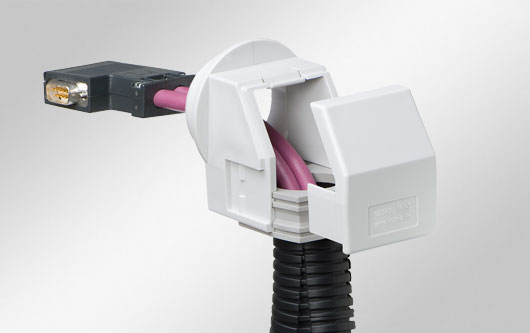

可分式90°电缆格兰头,公制螺纹M32/M50, IP54

适用于有端子的电缆以90°角安装。

» KVT-W90

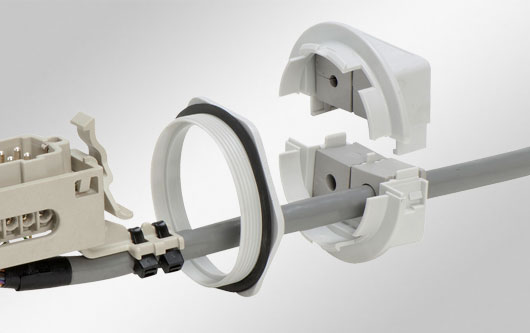

卡扣式可分电缆格兰头,公制螺纹M32-M63, IP54

在公制尺寸下无需工具装的可分式电缆格兰头。

» KVT-SNAP

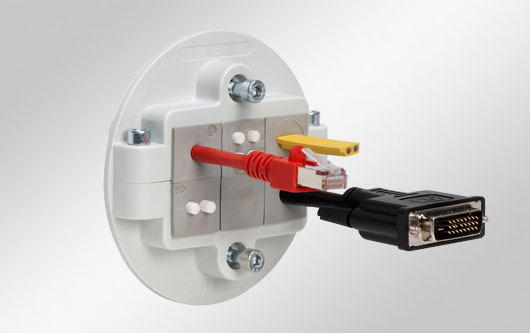

可分式电缆格兰头,公制螺纹 M80, 防护等级达到IP54 / UL type 12标准

适用于安装带有圆形连接器的电缆,直径最大可达80mm。

» KVT 80

360°电缆引入, 公制螺纹M32-M75, IP54

使用新的分线盒,中心布线的电缆可以 360° 转向任意需要的方向。带插头和不带插头的电缆都能使用该产品。

» DB Distribution Box

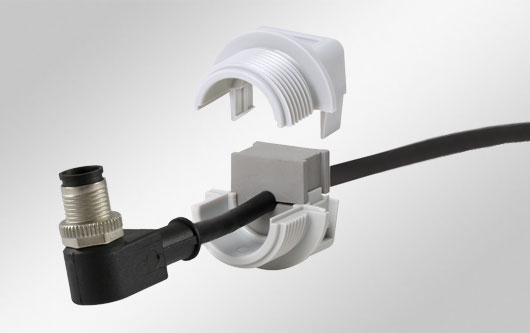

可分式紧凑型电缆格兰头,公制螺纹M16-M50, IP54

可分式紧凑型电缆格兰头适用于公制M16到M50尺寸带连接器的电缆。

» QVT

可分式紧凑型电缆格兰头,公制螺纹M16-M50, IP54

免工具卡扣式安装的紧凑型可分电缆接头。

» QVT-CLICK
电缆密封防护等级IP66的带端子电缆引入。适用于重型工业连接器的开孔。

电缆引入系统, IP54 - IP66

可分式电缆引入系统用于预制连接器的电缆(适用于重型工业连接器的开孔)。

» 电缆引入框架

带刷条密封的格兰头

带刷条密封的可分式格兰头,适合圆形公制开口 M32/M50,通过卡扣结构或者防松螺母安装。

» KEL-BES-S 圆形

锁头螺母,M16-M85

六角锁紧螺母是适用于带有各种连接器的电缆以及波纹管的特殊螺母。

» KGM | GMT

适合可分电缆锁头的EMC屏蔽夹支架(弓形)

适用于公制电缆锁头的EMC支架,也是EMC电缆锁头的一个经济型替代品

» KVT-EMC

电缆穿芯

适用于预先组合好电缆的可分离电缆穿芯,多个穿芯,适用于电话线,扁平缆线或者供电线的特殊穿芯。

» 电缆穿芯

用于电缆引入底板的橡胶堵头

ST-B堵头用于密封各种电缆引入底板开孔处薄膜、以及KEL-DP / KEL-DPZ / KEL-DPU穿芯。

» ST-B

IMAS-CONNECT™ 适配穿芯

新型模块化适配系统是一个模块化设计的穿芯系统,用于安装公制连接器、Keystone/PushPull耦合器、软管配件、压力补偿元件等。

» IMAS-CONNECT™

产品配置器

现在使用新产品配置器在线创建您所需的电缆引入系统

开启产品配置器



信息指南–关于可分式格兰头,您需要了解的所有信息!

易科智连可分式格兰头应用于带预制连接器的电缆或成品线束。与传统的格兰头相比,该系统不必事先切断电缆,在装配后重新连接。因此,电缆在保证原本的性能品质不会改变的同时又能节省大量的组装时间。



同时,不带连接器的电气、气动或液压等标准电缆以及波纹管、软管也可以使用可分式格兰头轻松布线,密封和消除应力。



易科智连格兰头 — 完全可拆分且使用方便

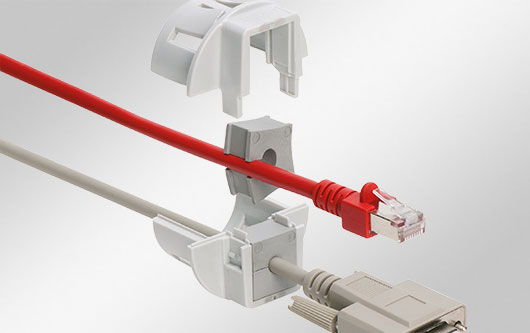

完全可分开的系统设计能实现快速简便的组装。将预制电缆放入带开口的穿芯内,该穿芯预装在其中一个外壳中。穿芯对包裹的电缆或软管具有很强的适应性,来应对电缆直径的细微渐变。根据格兰头的尺寸,可以安装一个,两个或四个单独的穿芯。通过使用多孔穿芯,一个可分式格兰头最多可排布16根电缆。





无需使用工具即可将两个外壳轻松地扣在一起(型号KVT-ER,需使用螺钉固定)。组装好的电缆已完成密封并固定在穿芯内。可分式格兰头的安装,分为嵌入式以及螺母固定式。

通过我们的装配视频,让您轻松且便捷地了解安装方法



可分格兰头产品系列

易科智连可分式格兰头的不同型号范围提供了多种应用可能性:

  • 新型可分式格兰头KVT-ER由于注塑了垫圈,因此具很有高的防护等级(IP65 / IP66 / IP67 / IP68 / UL类型12),应力释放基于EN62444标准。KVT-ER适用于公制螺纹M25-M63。
  • 可分式IP54格兰头KVT是易科智连的经典产品。它可以与KT穿芯匹配并且可以免工具组装,适用于公制螺纹M20-M63。
  • 带角度的可分式IP54格兰头KVT-W90使预制连接器电缆和标准电缆能够与外壳或机器壁形成90°角,它还特别适合于引入波纹管。适用于公制螺纹M32和M50。
  • 紧凑的可分式格兰头QVT(IP54)无需工具即可与QT穿芯组装,适用于公制螺纹M16-M50。 QVT系列的特点是安装高度低,结构极小。
  • 可分式IP54格兰头QVT-CLICK(M16-M40)和KVT-SNAP(M32,M40和M63)非常适合免工具直接安装。因此,它们非常适合维修和改造。无需使用螺母进行固定,但可以使用KVT-SNAP进行固定。
  • 根据产品型号范围,可分式格兰头KVT和QVT可提供公制尺寸从M16到M63的范围,非常匹配标准公制切口。
  • 对于防护等级要求较低的应用,易科智连提供带刷条密封的可分式格兰头,专门设计用于电缆快速简单地引入服务器机架,控制面板以及高架地板和墙壁。
  • 可选配件:对于可分式格兰头,易科智连提供可分式螺母以及防松螺母,适用于D-Sub,DVI,Patch,USB,VGA或PROFIBUS等预制连接器电缆布线。

经过良好测试和认证

易科智连可分式格兰头符合许多国际重要标准,例如防火等级UL94-V0,IP / UL密封防护等级,UL认证,DNV,RINAECOLAB卫生认证,抗紫外线特性以及欧洲铁路防火安全标准EN 45545-2,因此适用于很多应用场合和行业。可以直接向我司发送证书需求。
