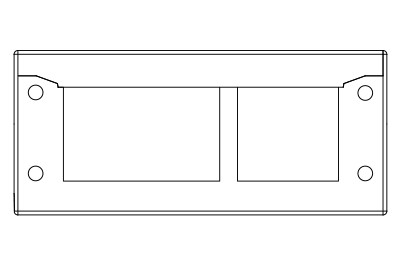

KEL-ERM VARIO 24
| 订货号 | 68341 |
| EAN | 4251269337901 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 10 |
| 电缆的最大直径 | 35 mm |
| 长度 | 147 mm |
| 宽度 | 65 mm |
| 高度 | 22 mm |
| 安装高度 | 22 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |

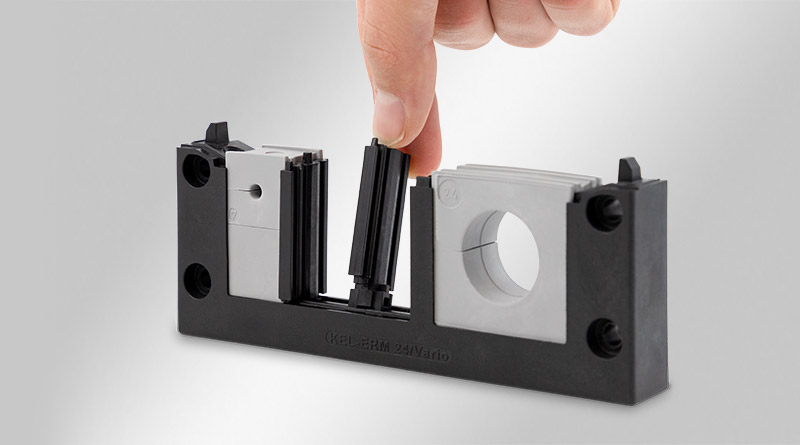

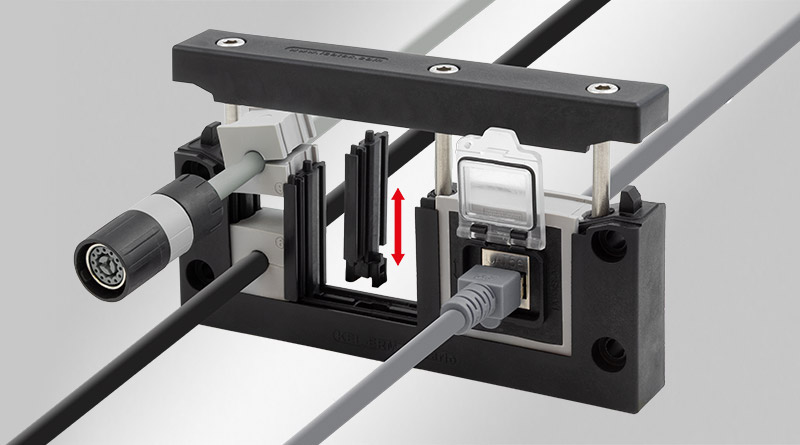

KEL-ERM VARIO | 可分电缆引入框架，采用可调节分隔片
适用于带连接器的电缆 / IP65 / UL 12
KEL-ERM VARIO 是易科智连成熟的电缆引入系统的进一步创新之作。

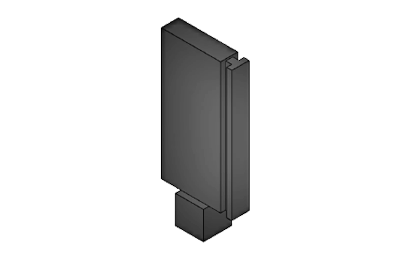

该产品专为预装配电缆的引入而设计，并提供极高的灵活性：无需更换框架即可轻松实现不同配置方案。其核心亮点在于可插拔式分隔片，使框架能够根据具体应用需求进行个性化适配。这意味着KEL-ERM VARIO可装配不同数量的大尺寸或小尺寸穿芯。仅需单一基础框架，即可满足同尺寸框架的所有变体需求。
根据所用穿芯规格，该系统可安全敷设直径1至16毫米（使用KT1至KT15型单孔穿芯）或16至35毫米（使用KT16至KT34型单孔穿芯）的电缆，并提供IP65/UL Type 12密封等级及符合EN 62444标准的应力消除功能。
与KEL-ER系列相同，电缆引入系统在组装时会自动固定在框架内。完成整体组装后，可通过螺丝牢固安装盖板。
KEL-ERM VARIO兼容10针、16针及24针重型连接器的标准开孔尺寸。其KEL-ERM VARIO B规格适用于46×46毫米标准开孔（常见于控制器、仪表等设备）。
得益于注塑密封件与单个穿芯的配合使用，即可实现灵活配置，也能确保始终维持IP65的高防护等级。
模块化设计理念显著减少了所需部件数量，既节约了仓储空间，又简化了规划、设计与装配流程。同时，该设计还增强了机柜装配与设备集成的灵活性。
该款产品可配备不同材质的螺钉：钢螺钉或不锈钢螺钉。也可以集成带螺纹的电缆引入底板。 请向我们咨询您所需要的型号。
带螺纹套管的版本使螺丝可以在电缆引入框架内部固定。这样可以防止从外侧被随意拧开（避免故意破坏）。
规格
| IP防护等级（EN 60529） | IP54, IP55, IP64, IP65 |
| UL Type (UL 50E) | UL Type 12 |
| 阻燃等级 | UL94-V0, 自熄灭 |
| 温度 | -40 C° 到 140 C° |
| 材料 | 聚酰胺 |
| 安装形式 | 用螺钉固定 |
| 属性 | 防震, 防紫外线, 无硅, 不锈 (V2A 型), 无卤 |
产品优势
- 单一框架尺寸适配多种变体型号（例如：24|10, 24|7, 24|4）
- 凭借可插拔式分隔片，实现最大灵活性
- 维持预端接电缆的制造商质保
- 快速改造与便捷维护
- 高电缆密度，穿芯型号齐全
- 符合 EN 62444 标准的应力消除功能
- 高稳定性，抗振动
- 组装极其简便
- 可与 IMAS-CONNECT™ 适配器模块组合使用
产品类型和尺寸

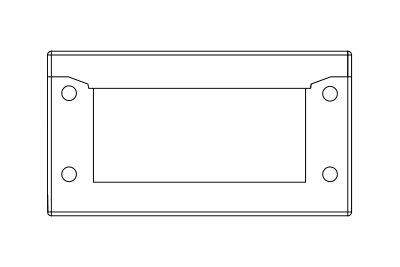

KEL-ERM VARIO 16
| 订货号 | 68342 |
| EAN | 4251269337918 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 8 |
| 电缆的最大直径 | 35 mm |
| 长度 | 120 mm |
| 宽度 | 65 mm |
| 高度 | 22 mm |
| 安装高度 | 22 mm |
| 开孔尺寸 | 86 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |

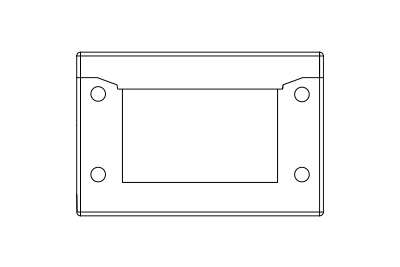

KEL-ERM VARIO 10
| 订货号 | 68343 |
| EAN | 4251269337925 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 6 |
| 电缆的最大直径 | 35 mm |
| 长度 | 98 mm |
| 宽度 | 65 mm |
| 高度 | 22 mm |
| 安装高度 | 22 mm |
| 开孔尺寸 | 65 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |

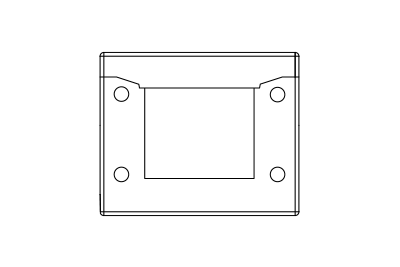

KEL-ERM VARIO B
| 订货号 | 68344 |
| EAN | 4251269337932 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 4 |
| 电缆的最大直径 | 35 mm |
| 长度 | 73 mm |
| 宽度 | 65 mm |
| 高度 | 22 mm |
| 安装高度 | 22 mm |
| 开孔尺寸 | 46 × 46 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
你还没发现合适的产品吗？
请使用易科智连产品搜索器组装视频
我们产品快捷、简单地组装说服您自己。
观看组装视频!
只需将穿芯装配到电缆组件上
始终可以为您找到合适尺寸的电缆引入组件及匹配的电缆穿芯！
