EMC 电缆引入系统

针对传导和接地干扰的解决方案

在屏蔽和接地干扰时，易科智连的电缆引入系统EMC-KEL为转移这些干扰提供了有效的解决方案，是作为造价昂贵的EMC电缆格兰头的经济高效的替代品。了解更多 »

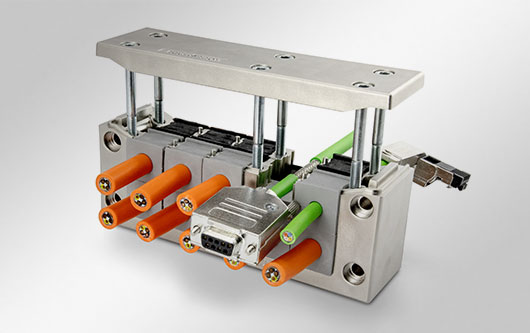

传导性EMC电缆引入框架适用于开口为24-针的重型工业连接器

» EMC-KEL-DS

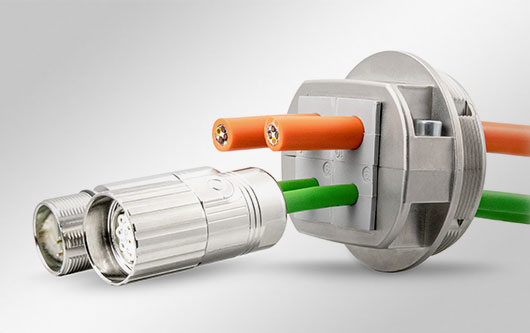

紧凑的传导性EMC可分式电缆锁头, 开孔尺寸 M32/M63

» EMC-KVT-DS

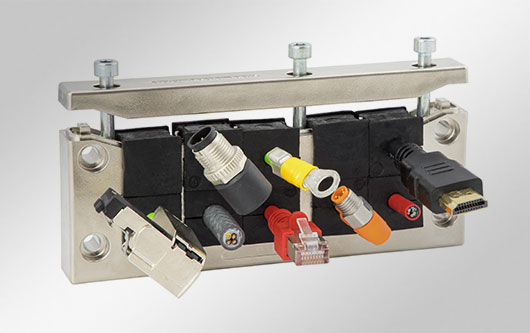

传导性EMC电缆引入框架适用于开口为16-针和24-针的重型工业连接器

» EMC-KEL-U

具有传导性的可分式EMC穿芯适用于直径范围2 到 16 mm 或 13 到 33 mm的电缆屏蔽层。

» EMC-KT

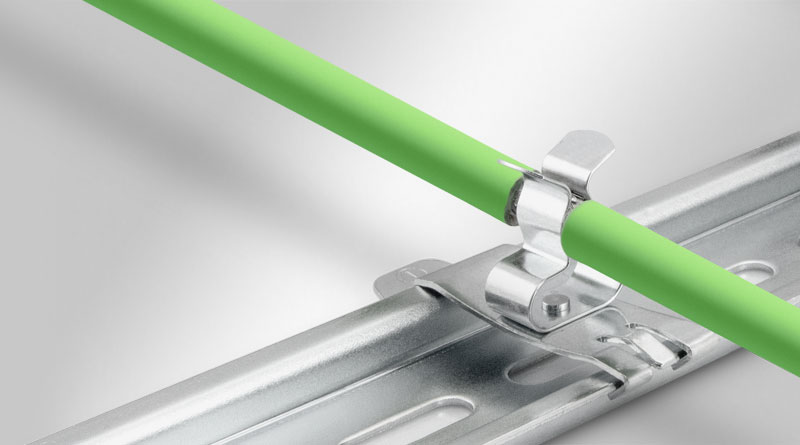

针对电缆引入底板设计的EMC屏蔽夹支架。适合搭载PFS屏蔽夹。

» KEL-EMC-PF（弓形）

针对电缆引入底板设计的EMC屏蔽夹支架。带有集成的应力释放功能组件。

» KEL-EMC

现在使用新产品配置器在线创建您所需的电缆引入系统。

当今的工业过程技术对电磁干扰更加敏感，因此需要适当的电磁兼容性。

但是，这意味着什么？

通过使用屏蔽夹，EMC电缆引入框架或EMC电缆锁头，我们的系统不再容易受到干扰。通过适当的实现电磁兼容性，可以提高控制系统的可靠性，从而降低故障和性能下降的概率。

工业过程技术要求更高的安全性，避免受到电动MCR设备（测量、控制、规范）的干扰。重点尤其放在电磁干扰的起源上。

电缆屏蔽层的大量接触区域或者潜在接地干扰源的外套，如：传导性的外壳，通常为两种类型的干扰提供很好的解决方案。

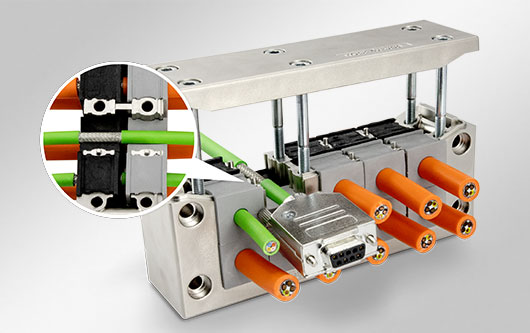

电缆引入框架EMC-KEL-U和EMC-KEL-E基于易科智连的KEL-U和KEL-E上研发而来。由于表面的传导性，控制柜里的电缆屏蔽层故障可被轻易驱散。接地干扰来源于金属化。在EMC-KEL和金属墙之间安装了一个传导的扁平垫圈（包含在内）。

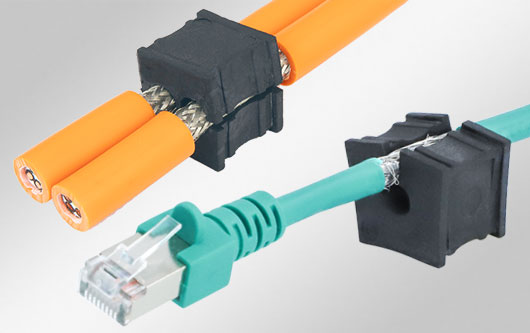

EMC-KT电缆穿芯是由具有传导性的弹性体支撑。因此，电缆屏蔽层产生的故障直接通过穿芯、框架和扁平垫圈消散开。

这样就确保了整个区域免受接地干扰的影响。

EMC电缆引入系统可以通过螺钉安装。电缆引入系统有许多不同的尺寸，主要基于多芯工业重载连接器的标准开孔。通过我们的装配视频，让您轻松而便捷地安装可分式电缆锁头。

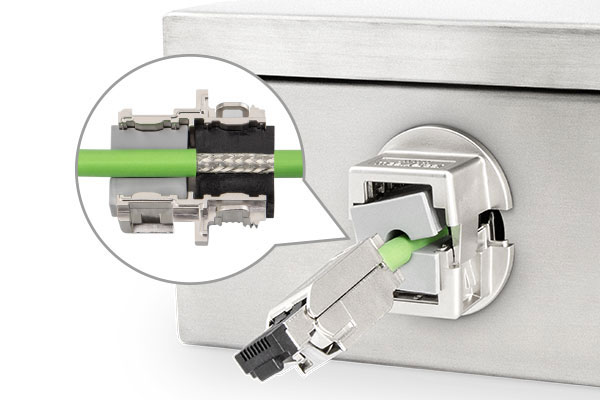

可分开电缆锁头EMC-KVT-DS是基于icotek产品KVT，
但具有高度金属化和导电涂层。

第一个电缆穿芯(KT)用于电缆线束上的应力消除和电缆密封。第二个穿芯(EMC-KT)与电缆屏蔽穿芯有超过360°的接触。

通过EMC锁紧螺母实现接地功能。

有关接地干扰并取决于应用，在有关的频率范围高达3 GHz，取得至少34 dB稳定测量数据。在衰退值范围之下，曲线仅在最高频率超过3 GHz的时候下降。

EMC-KEL展示了在受电缆束干扰时，在频率范围在9kHz 到30 MHz之间时稳定衰减值达到40 dB
