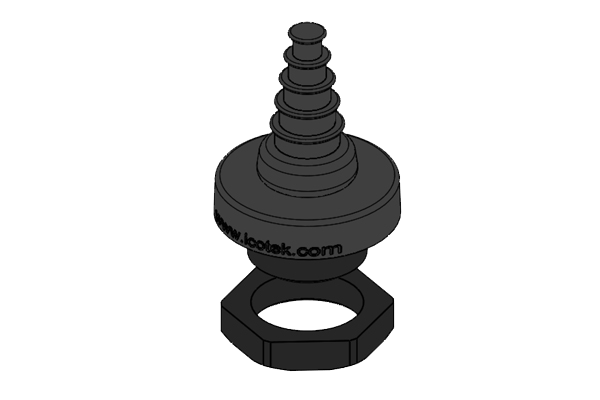

KEL-DPF 25|3-12 OD
| 订货号 | 62652 |
| EAN | 4251269338564 |
| 包装单位 | 5 |
| 安装形式 | 锁头螺母拧紧 |
| 电缆的数量 | 1 |
| 电缆的最大直径 | 12 mm |
| 颜色 | 无烟煤灰色（类似RAL 7016） |
| 高度 | 54.9 mm |
| 安装高度 | 43.9 mm |
| 外径 | 39 mm |
| 圆形开孔尺寸 | 25.3 mm |
| 公制孔尺寸 | M25 |
| 线 | M25 × 1,5 |
| 线的长度 | 11 mm |
| 对于电缆直径 | 1 x 3 - 12 mm |

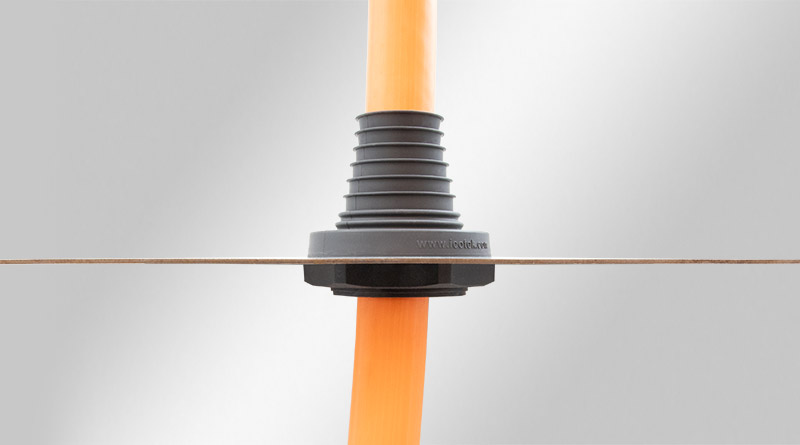

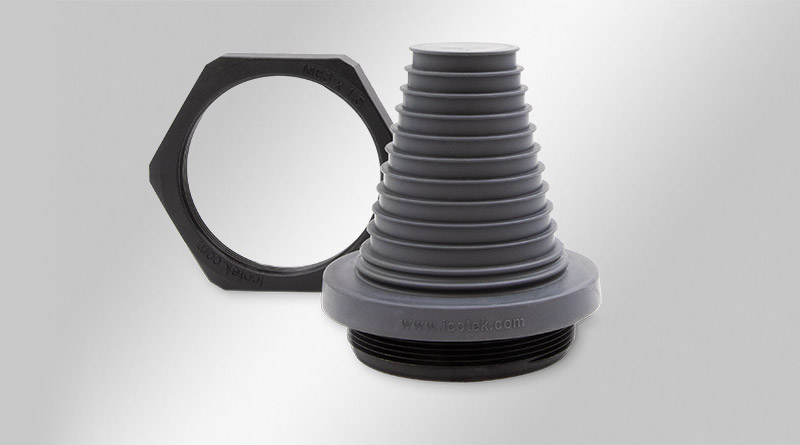

KEL-DPF-OD | 用于极端工况塔形电缆引入底板
用于直径达60 mm的单根电缆, M25-M75 / IP66/IP68 / UL type 4X
KEL-DPF-OD系列是电缆引入系统长期暴露于强紫外线辐射、恶劣天气及温度波动等严苛环境下的理想解决方案。与标准型号相比，该系列产品具有更强的材料耐受性和更长的户外使用寿命。凭借多项认证资质，该产品尤其适用于光伏系统 (UL 6703, UL 6703A, UL 3703, UL 1703)。
F1认证（符合UL 746C标准的紫外线及耐候性认证）: 其长效耐久特性可显著延长产品使用寿命，避免脆化或材料疲劳问题 。
KEL-DPF-OD专为将大尺寸或未知尺寸的电缆布线到配电柜或机器中而开发（最大电缆直径为60 mm）。由于其灵活性和独特的塔形结构，与常规电缆格兰头相比，电缆的进入和定位要容易得多。
用扎带固定被引入的大型电缆可以加强应力释放的效果。
建议使用扎带固定以提供更高的应力释放。
DPF-OD穿芯的切割：比电缆直径小20％。相应的直径标记在穿芯上。
规格
| IP防护等级（EN 60529） | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| UL Type (UL 50E) | UL Type 4X |
| 阻燃等级 | UL94-V0, 自熄灭 |
| 温度 | -40 C° 到 120 C° |
| 材料 | 合成橡胶（抗紫外线 F1） 底架: 聚酰胺 |
| 安装形式 | 锁头螺母拧紧 |
| 属性 | 防紫外线, 无硅 |
产品优势
- 在极端气候环境下提供可靠防护
- F1认证（符合UL 746C标准的紫外线及耐候性认证）
- 通过锁头螺母连接，安装快捷且固定牢固
- 超大可变密封范围（3–60毫米）

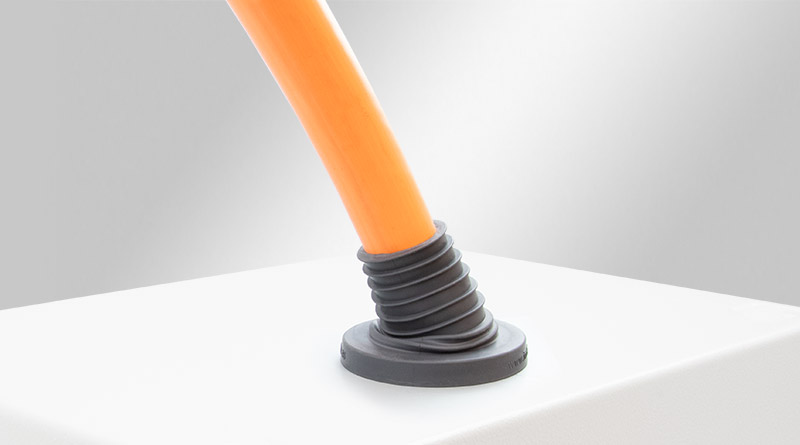

- 可实现刚性电缆的斜向引入
- 通过IP66/IP68防护认证（符合EN 60529标准）
- 适用公制螺纹尺寸
- 产品包含尼龙锁头螺母
产品类型和尺寸

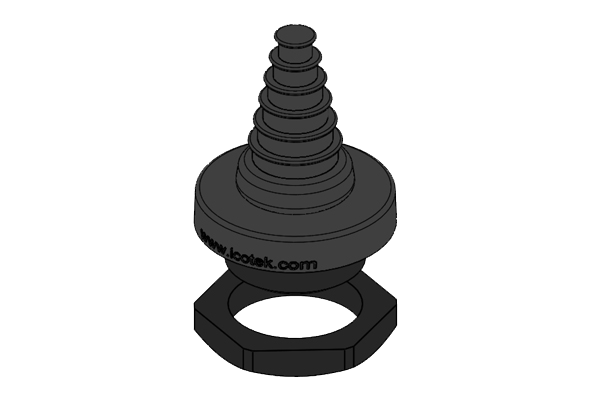

KEL-DPF 32|6-18 OD
| 订货号 | 62653 |
| EAN | 4251269338571 |
| 包装单位 | 5 |
| 安装形式 | 锁头螺母拧紧 |
| 电缆的数量 | 1 |
| 电缆的最大直径 | 18 mm |
| 颜色 | 无烟煤灰色（类似RAL 7016） |
| 高度 | 60.4 mm |
| 安装高度 | 49.4 mm |
| 外径 | 46 mm |
| 圆形开孔尺寸 | 32.3 mm |
| 公制孔尺寸 | M32 |
| 线 | M32 × 1,5 |
| 线的长度 | 11 mm |
| 对于电缆直径 | 1 x 6 - 18 mm |

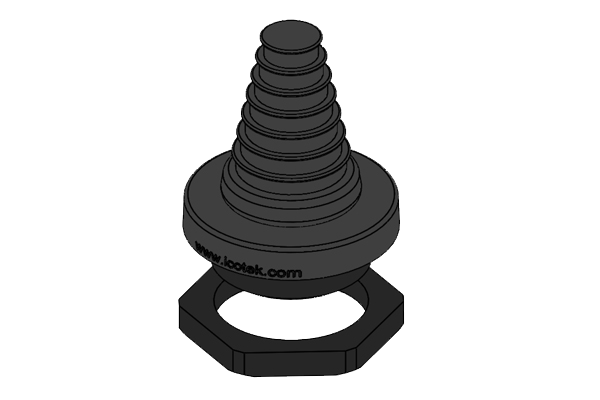

KEL-DPF 40|12-27 OD
| 订货号 | 62654 |
| EAN | 4251269338588 |
| 包装单位 | 5 |
| 安装形式 | 锁头螺母拧紧 |
| 电缆的数量 | 1 |
| 电缆的最大直径 | 27 mm |
| 颜色 | 无烟煤灰色（类似RAL 7016） |
| 高度 | 65.9 mm |
| 安装高度 | 54.9 mm |
| 外径 | 54 mm |
| 圆形开孔尺寸 | 40.4 mm |
| 公制孔尺寸 | M40 |
| 线 | M40 × 1,5 |
| 线的长度 | 11 mm |
| 对于电缆直径 | 1 x 12 - 27 mm |

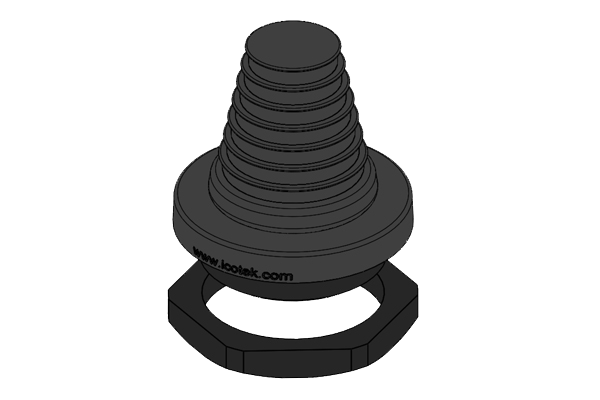

KEL-DPF 50|22-36 OD
| 订货号 | 62655 |
| EAN | 4251269338595 |
| 包装单位 | 5 |
| 安装形式 | 锁头螺母拧紧 |
| 电缆的数量 | 1 |
| 电缆的最大直径 | 36 mm |
| 颜色 | 无烟煤灰色（类似RAL 7016） |
| 高度 | 65.9 mm |
| 安装高度 | 54.9 mm |
| 外径 | 64 mm |
| 圆形开孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 线 | M50 × 1,5 |
| 线的长度 | 11 mm |
| 对于电缆直径 | 1 x 22 - 36 mm |

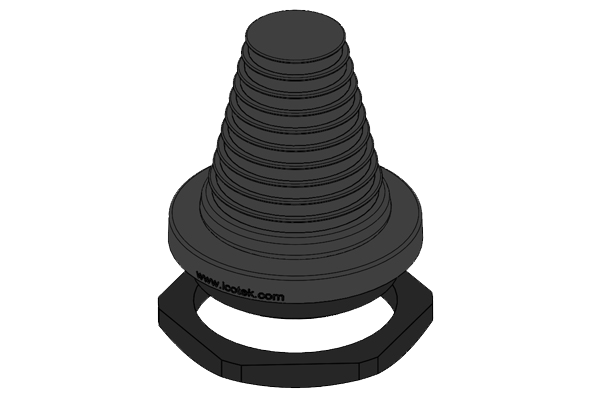

KEL-DPF 63|27-50 OD
| 订货号 | 62656 |
| EAN | 4251269338601 |
| 包装单位 | 5 |
| 安装形式 | 锁头螺母拧紧 |
| 电缆的数量 | 1 |
| 电缆的最大直径 | 50 mm |
| 颜色 | 无烟煤灰色（类似RAL 7016） |
| 高度 | 82.4 mm |
| 安装高度 | 71.4 mm |
| 外径 | 77 mm |
| 圆形开孔尺寸 | 63.4 mm |
| 公制孔尺寸 | M63 |
| 线 | M63 × 1,5 |
| 线的长度 | 11 mm |
| 对于电缆直径 | 1 x 27 - 50 mm |
