MSMC 10-22 Set A
订货号 | 32400 |
EAN | 4251269335860 |
包装单位 | 5 |
安装形式 | 用螺钉固定 |
安装位置 | 金属片, 30 mm C-型导轨, 通用 |
长度 | 64 mm |
宽度 | 26 mm |
高度 | 47 mm |
螺钉孔的数量 | 1 |
螺钉的直径 | 5.2 mm |
对于电缆直径 | 1 x 10 - 22 mm |

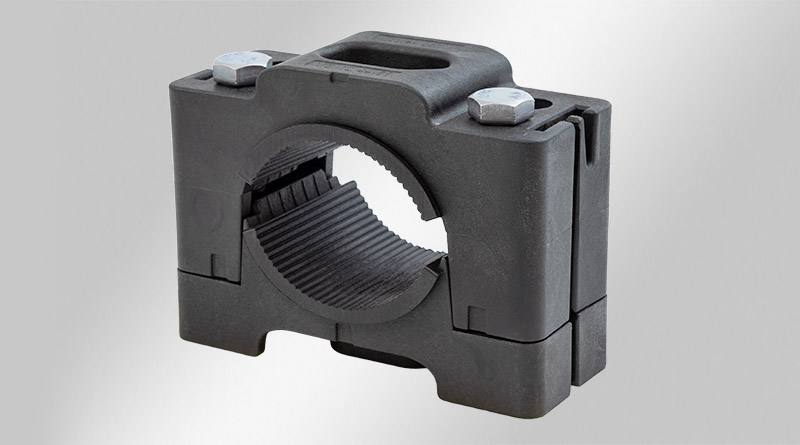

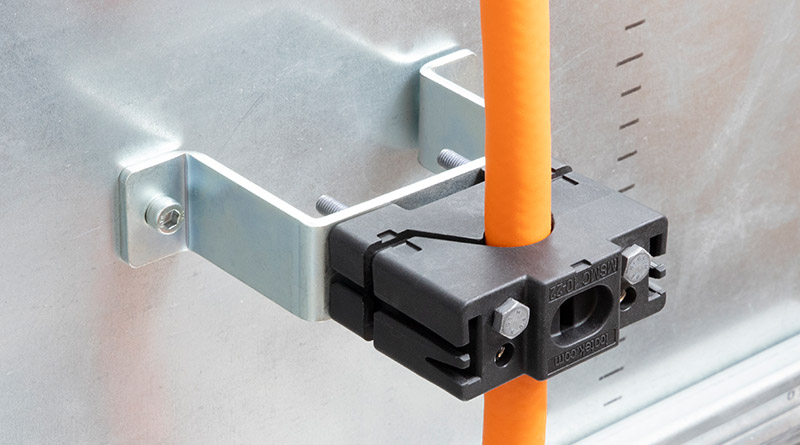

模块化可堆叠电缆夹 MSMC 可以方便、快速、安全地固定电缆、管道和其它圆柱形部件。夹紧范围最大可达 16 毫米。
这种电缆夹的最大优点是可以通过堆叠或排列的方式轻松扩展。通过使用 CMC30 耦合片,可以将不同的电缆夹相互连接。得益于电缆夹和螺钉的材质,MSMC 具有极高的防腐蚀性能。
电缆夹由上、下两部分和六角螺钉组成。耦合片可以轻松地将多个电缆夹横向连接在一起。支撑面的纵向和横向槽纹可吸收扭力和拉力。中央安装点(槽孔)在许多表面上都具有很高的灵活性。为了获得更高的稳定性和抗扭性,可使用两个长螺钉进行固定。
电缆夹套装 A用于排列和堆叠安装,套装 B用于排列安装。套装 B 包括一个电缆夹(上、下两部分)、一个耦合片和两个短六角螺钉。而套装 A 增加了两个长六角螺钉。

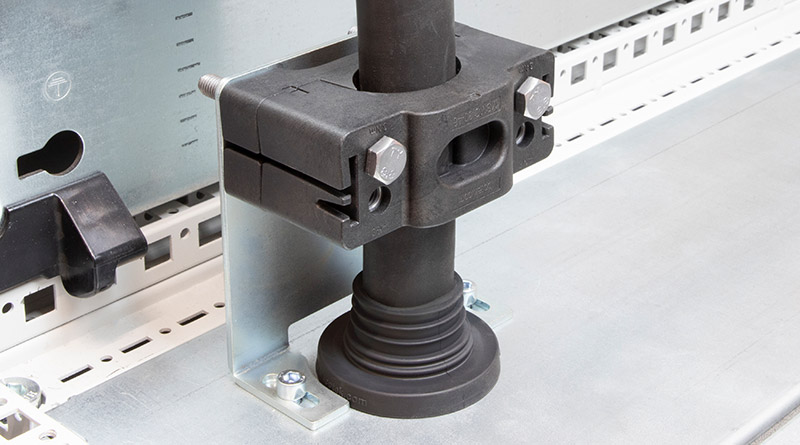

电缆夹可选装滑动螺母,用于安装在C 型导轨上。
阻燃等级 | UL94-V0, 自熄灭 |
温度 | -40 C° 到 140 C° |
材料 | 底架: 聚酰胺 用螺钉固定: 钢,锌/镍 (ISO 4017) |
安装形式 | 用螺钉固定 |
安装位置 | 金属片, 30 mm C-型导轨, 通用 |
属性 | 防震, 无硅, 无卤, 防紫外线 |
订货号 | 32400 |
EAN | 4251269335860 |
包装单位 | 5 |
安装形式 | 用螺钉固定 |
安装位置 | 金属片, 30 mm C-型导轨, 通用 |
长度 | 64 mm |
宽度 | 26 mm |
高度 | 47 mm |
螺钉孔的数量 | 1 |
螺钉的直径 | 5.2 mm |
对于电缆直径 | 1 x 10 - 22 mm |
订货号 | 32401 |
EAN | 4251269335877 |
包装单位 | 5 |
安装形式 | 用螺钉固定 |
安装位置 | 金属片, 30 mm C-型导轨, 通用 |
长度 | 64 mm |
宽度 | 26 mm |
高度 | 47 mm |
螺钉孔的数量 | 1 |
螺钉的直径 | 5.2 mm |
对于电缆直径 | 1 x 10 - 22 mm |
订货号 | 32410 |
EAN | 4251269335884 |
包装单位 | 5 |
安装形式 | 用螺钉固定 |
安装位置 | 金属片, 30 mm C-型导轨, 通用 |
长度 | 64 mm |
宽度 | 26 mm |
高度 | 47 mm |
螺钉孔的数量 | 1 |
螺钉的直径 | 5.2 mm |
对于电缆直径 | 1 x 20 - 32 mm |
订货号 | 32411 |
EAN | 4251269335891 |
包装单位 | 5 |
安装形式 | 用螺钉固定 |
安装位置 | 金属片, 30 mm C-型导轨, 通用 |
长度 | 64 mm |
宽度 | 26 mm |
高度 | 47 mm |
螺钉孔的数量 | 1 |
螺钉的直径 | 5.2 mm |
对于电缆直径 | 1 x 20 - 32 mm |
订货号 | 32420 |
EAN | 4251269334665 |
包装单位 | 5 |
安装形式 | 用螺钉固定 |
安装位置 | 金属片, 30 mm C-型导轨, 通用 |
长度 | 100 mm |
宽度 | 40 mm |
高度 | 64.5 mm |
螺钉孔的数量 | 1 |
螺钉的直径 | 8.2 mm |
对于电缆直径 | 1 x 30 - 46 mm |
订货号 | 32421 |
EAN | 4251269334672 |
包装单位 | 5 |
安装形式 | 用螺钉固定 |
安装位置 | 金属片, 30 mm C-型导轨, 通用 |
长度 | 100 mm |
宽度 | 40 mm |
高度 | 64.5 mm |
螺钉孔的数量 | 1 |
螺钉的直径 | 8.2 mm |
对于电缆直径 | 1 x 30 - 46 mm |
订货号 | 32430 |
EAN | 4251269334689 |
包装单位 | 5 |
安装形式 | 用螺钉固定 |
安装位置 | 金属片, 30 mm C-型导轨, 通用 |
长度 | 100 mm |
宽度 | 40 mm |
高度 | 72.5 mm |
螺钉孔的数量 | 1 |
螺钉的直径 | 8.2 mm |
对于电缆直径 | 1 x 44 - 55 mm |
订货号 | 32598 |
EAN | 4251269335914 |
包装单位 | 10 |
安装形式 | 用螺钉固定 |
安装位置 | 金属片, 30 mm C-型导轨, 通用 |
适合: | MSMC 10-22 / MSMC 20-32 |
长度 | 12 mm |
宽度 | 13.4 mm |
高度 | 35 mm |
订货号 | 32599 |
EAN | 4251269334702 |
包装单位 | 10 |
安装形式 | 用螺钉固定 |
安装位置 | 金属片, 30 mm C-型导轨, 通用 |
适合: | MSMC 30-46 / MSMC 44-55 |
长度 | 15 mm |
宽度 | 20 mm |
高度 | 50 mm |
订货号 | 32596 |
EAN | 4251269335907 |
包装单位 | 5 |
安装形式 | 用螺钉固定 |
安装位置 | 金属片, 30 mm C-型导轨, 通用 |
适合: | MSMC 10-22 / MSMC 20-32 |
螺钉孔的数量 | 1 |
线 | M5 × 0,5 |
